无线Zigbee日光感测器

Category: 智慧照明管理系统 Tags: 室内, 建筑/工业自动化, 智慧建筑, 能源效率

描述
其他信息

描述

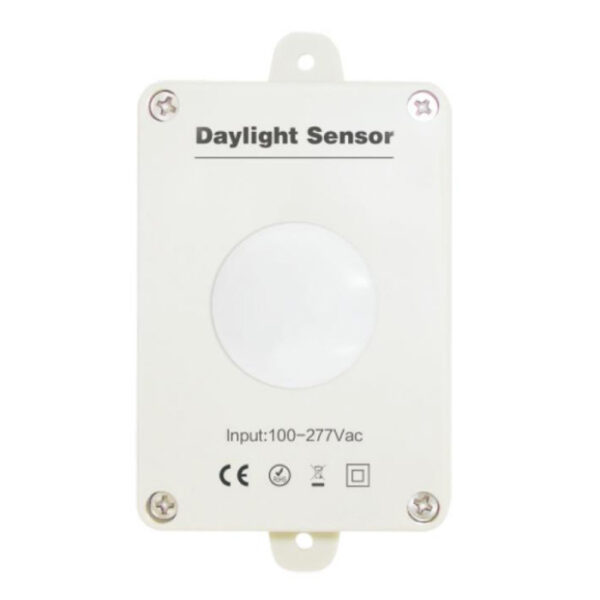

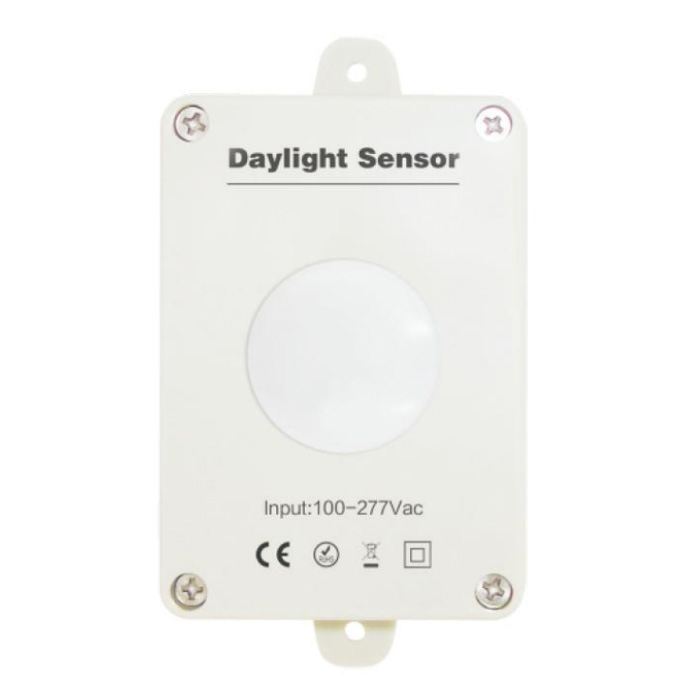

CEDLS是一款内置zigbee无线模组的日光感测器，适用于光控制场的自动恒定照明。该控制器可与照明控制系统配合使用，以实现全自动灯光控制。

输入：

下面介绍控制器界面的定义。

项目	CEDLS-AC		CEDLS-DC
1	AC__L	input AC 100-277V live (brown)	DC 12V 正极
2	AC__N	input AC 100-277V neutral (blue)	DC 12V 负极

1.以下是硬件系统的接线图：

系统方框图

安装位置

日光传感器需要安装在可以同时检测灯具和环境光的位置。

环境和电气参数:

下面介紹本產品的環境和電氣性能參數。

参数	CEDLS-AC	CEDLS-DC
输入电压	AC 100-277V	DC 12V
无线传输频率	2.4GGHz	2.4GHz
工作温度	-40 ℃ 至 85 ℃	-40 ℃ 至 85 ℃
照度检测范围	0-65528 lux	0-65528 lux
检测精度	10 lux	10 lux
防护等级	IP65	IP65
OTA在线升级功能	支持	支持

下载资源

推荐的解决方案

智能能源管理系统 (Smart EMS)

其他信息

Applications	智慧建筑
Environment	室內
