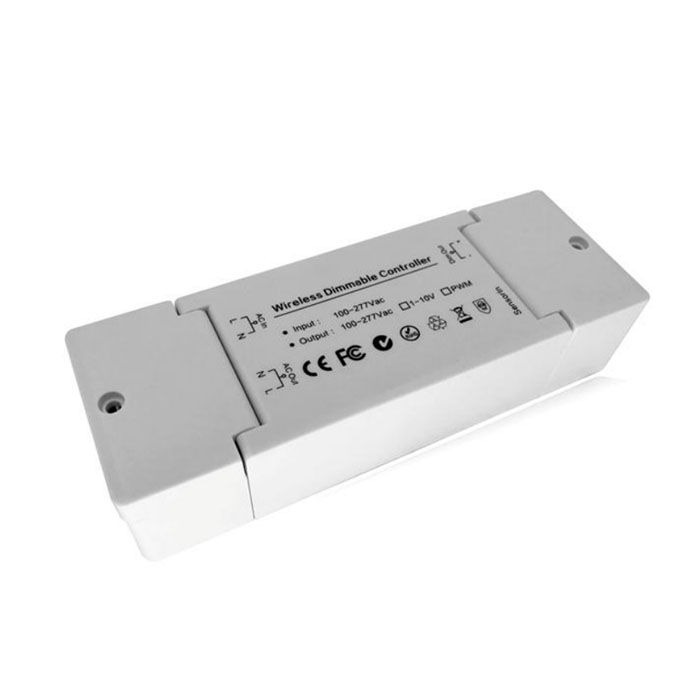

无线Zigbee控制器

无线Zigbee控制器是一款内置zigbee无线收发模组的调光控制器。它是基于ZZLL / HA1.2 / ZZigbee3.0标准协议开发的。可与明纬、飞利浦等市面上0-10V调光电源配合使用。控制器可通过手机APP、调光面板、遥控器进行控制, 并支援与日光感测器和动态感测器的连接。该控制器可适应飞利浦”HUE”、欧司朗”Lightify”和”Lightify Pro”等基础ZZLL/HA1.2/ZZigbee3.0标准网关,相容亚马逊echo/alexa。

Description

无线Zigbee控制器是一款内置zigbee无线收发模组的调光控制器。它是基于ZZLL / HA1.2 / ZZigbee3.0标准协议开发的。可与明纬、飞利浦等市面上0-10V调光电源配合使用。控制器可通过手机APP、调光面板、遥控器进行控制, 并支援与日光感测器和动态感测器的连接。该控制器可适应飞利浦”HUE”、欧司朗”Lightify”和”Lightify Pro”等基础ZZLL/HA1.2/ZZigbee3.0标准网关,相容亚马逊echo/alexa。

系统方框图

输入与输出:

1. 下面描述控制器界面的定义:

图例描述
交流输入L输入AC 100-277V
N输入 AC 100-277V
交流输出L输出AC 100-277V带电(至恒流驱动器)
N输出AC 100-277V网络(至恒流驱动器)
调光DIM+0-10V输出控制线正极
DIM-0-10V输出控制线负极
感测器输入感测器连接

2、硬件系统接线图:

无光传感器或动态传感器

带光传感器或动态传感器

环境和电气参数:

下面介绍一下本产品的环保和电气性能参数。

参数CEZDCCEZZDC-MDCEZDC-MB
输入电压AC 100-277VacAC 100-277VacAC 100-277Vac
输出电压0-10V0-10V0-10V
0-10V最大输出电流15mA15mA15mA
最大开关电流10A10A10A
无线频率2.4GGHz2.4GGHz2.4GGHz
工作温度-40 ℃ to 85 ℃-40 ℃ to 85 ℃-40 ℃ to 85 ℃
相容的驱动程式Meanwell, MOSO,等Meanwell, MOSO,等Meanwell, MOSO,等

型号资讯:

型号描述
CEZDC基本版(0-10V调光,外置天线)
CEZZDC-MD动态和日光感测器组合版本
CEZDC-MB动态感测器绑定版本
